C4 Model#
系统上下文图#
系统上下文图是软件系统绘图与文档记录的理想起点，能让你跳出细节、把握全局。绘制该图时，需将你的系统以方框形式置于中心，周围环绕其用户及与之交互的其他系统。
此处无需关注细节，因为这是展现系统全景的宏观视图。重点应放在人员（参与者、角色、用户画像等）与软件系统上，而非技术、协议及其他底层细节。这类图甚至可以展示给非技术人员看。
容器图#
在 C4 架构模型中，“容器” 指应用程序或数据存储。例如，服务端 Web 应用、客户端单页应用、桌面应用、移动应用、数据库模式、文件系统中的文件夹、亚马逊云服务 S3 存储桶等，都属于 “容器” 范畴。
容器图会展示软件架构的高层级结构，以及职责在架构中的分布方式；同时也会呈现主要技术选型，还有各容器之间的通信方式。这是一种简洁、聚焦技术的高层级图表，对软件开发人员、技术支持 / 运维人员而言都具有实用价值。
组件图#
代码图#
arc42#
1. 介绍和目标#
- 需求的简要描述、驱动因素、需求提炼。
- 对需求主要干系人优先级最高的 3-5 项质量目标。
- 重要干系人以及他们的期望。
2. 约束#
任何会在设计、实现决策或相关流程决策方面对团队构成约束的事物。这类事物有时可能超出单个系统的范畴，对整个组织或公司都适用。
3. 上下文和作用域#
明确你的系统与其（外部）通信对象（相邻系统及用户）之间的边界。该边界需定义外部接口，并始终从业务 / 领域视角呈现，也可根据需要从技术视角呈现（可选）。
3.1. 业务上下文#
3.2. 技术上下文#
4. 解决策略#
构成架构核心的基础性决策与解决方案策略摘要。
内容可包括技术选型、顶层分解方案、实现核心质量目标的方法，以及相关的组织层面决策。
5. 构建视图#
系统的静态分解（即源代码的抽象表示），以 “白盒（内含黑盒）” 的层级结构呈现，分解深度需达到适宜的详细程度。
5.1. Level1#
5.2. Level2#
5.3. Level3#
6. 运行视图#
组件的行为以场景形式呈现，涵盖重要用例或功能、关键外部接口的交互过程、运行与管理操作，以及错误与异常行为。
7. 部署视图#
包含环境、计算机、处理器、拓扑结构的技术基础设施，以及（软件）构件到基础设施元素的映射关系。
8. 横切关注点#
“Crosscutting” 译为 “横切”（而非 “交叉”），强调其 “跨越多个模块 / 构件边界” 的特性 —— 这类概念不隶属于某一个特定的功能模块，而是贯穿于系统的多个组成部分，如同 “横向切割” 系统的多个模块；“Concepts” 译为 “关注点”（而非 “概念”），更贴合技术语境，特指系统设计中需要重点考虑的核心逻辑或需求（如日志、安全、事务等）。
例如：某金融系统的横切规范中，会包含 “基于领域驱动设计（DDD）构建领域模型”（领域模型）、“采用微服务架构模式”（架构模式）、“所有外部接口遵循 REST 风格”（架构风格）、“数据库操作必须使用 ORM 框架”（特定技术使用规则）、“代码需符合公司 Java 编码规范”（实现规范）等内容，这些规范贯穿 “账户系统”“交易系统”“风控系统” 等多个构件，确保系统设计与实现的全局一致性。
8.1 领域模型#
9. 架构决定#
重要、高成本、关键、大规模或高风险的架构决策，含决策依据。
10. 质量需求#
以场景形式呈现的质量需求，辅以质量树用于提供高层级概览。其中最重要的质量目标应已在 1.2 节（质量目标）中说明。
11. 风险和技术债#
已识别的技术风险或技术债务。系统内部或系统周边存在哪些潜在问题？开发团队对哪些问题感到困扰？
12. 术语表#
干系人讨论系统时所使用的重要领域术语与技术术语。此外，若在多语言环境下工作，还需包含术语的对照参考（即不同语言间的术语对应关系）。
技术绘图#
在线编辑#
plantUML
https://www.plantuml.com/plantuml/uml/SyfFKj2rKt3CoKnELR1Io4ZDoSa700001
mermaid:
https://mermaid-live.nodejs.cn/edit
类用于描述系统中具有相似角色的对象，包括：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| @startuml
' 格式：class 类名 {
' 可见性 属性名: 类型 [= 默认值]
' 可见性 方法名(参数: 类型): 返回值
' }
class Person {
- id: int ' 私有属性（- 表示 private）
## name: String ' 保护属性（## 表示 protected）
~ age: int = 18 ' 包私有属性（~ 表示 package-private，默认值可选）
+ gender: String ' 公有属性（+ 表示 public）
- calculateBirthYear(): int ' 私有方法
## getName(): String ' 保护方法
~ setAge(newAge: int): void ' 包私有方法
+ eat(food: String): void ' 公有方法
+ sleep(hours: int): void ' 公有方法
}
@enduml
|
1
2
3
4
5
6
7
8
9
10
11
12
13
| classDiagram
class Person {
- id: int ' 私有属性（- 表示 private）
## name: String ' 保护属性（## 表示 protected）
~ age: int = 18 ' 包私有属性（~ 表示 package-private，默认值可选）
+ gender: String ' 公有属性（+ 表示 public）
- calculateBirthYear(): int ' 私有方法
## getName(): String ' 保护方法
~ setAge(newAge: int): void ' 包私有方法
+ eat(food: String): void ' 公有方法
+ sleep(hours: int): void ' 公有方法
}
|
类之间的关系#
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| @startuml
class Animal {
+ name: String
+ eat(): void
}
class Dog {
' Dog特有的方法
+ bark(): void
}
class Cat {
' Cat特有的方法
+ meow(): void
}
Animal <|-- Dog
Animal <|-- Cat
' 子类可添加自己的属性/方法
@enduml
|
mermaid
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| classDiagram
class Animal {
+ name: String
+ eat(): void
}
class Dog {
+ bark(): void
}
class Cat {
+ meow(): void
}
Animal <|-- Dog
Animal <|-- Cat
|
代表类实现接口
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| @startuml
' 定义接口
interface IMovable {
' 接口方法（无实现，仅定义规范）
+ move(): void
}
' 实现类的具体方法
class Car {
+ move(): void
}
class Bicycle {
+ move(): void
}
' 类实现接口
' Car实现IMovable
IMovable <|.. Car
' Bicycle实现IMovable
IMovable <|.. Bicycle
@enduml
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| classDiagram
%% 定义接口（PlantUML中接口也用class定义，可加I前缀标识）
class IMovable {
%% 接口方法（无实现，仅定义规范）
+ move(): void
}
%% 实现类的具体方法
class Car {
+ move(): void
}
class Bicycle {
+ move(): void
}
%% 类实现接口
%% Car实现IMovable
IMovable <|.. Car
%% Bicycle实现IMovable
IMovable <|.. Bicycle
|
整体-部分的关系，部分可以脱离整体。
1
2
3
4
5
6
7
8
9
10
11
12
13
| @startuml
' 整体：班级
class Class {
+ className: String
}
' 部分：学生
class Student {
+ name: String
}
' 空心菱形在Class侧，说明Class是整体
Class o-- Student : 包含
@enduml
|
1
2
3
4
5
6
7
8
9
10
11
12
| classDiagram
%% 整体：班级
class Class {
+ className: String
}
%% 部分：学生
class Student {
+ name: String
}
%% 空心菱形在Class侧，说明Class是整体
Class o-- Student : 包含
|
部分不能脱离整体而存在，心脏不能脱离人体而存在。
1
2
3
4
5
6
7
8
9
10
11
12
13
| @startuml 组合关系
' 整体：人
class Person {
+ name: String
}
' 部分：心脏
class Heart {
+ beat(): void
}
Person *-- Heart : 拥有
@enduml
|
1
2
3
4
5
6
7
8
9
10
11
12
| classDiagram
%% 整体：人
class Person {
+ name: String
}
%% 部分：心脏
class Heart {
+ beat(): void
}
Person *-- Heart : 拥有
|
临时依赖，一个类使用另一个类的方法，但是没有长期依赖。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| @startuml 依赖关系
' 依赖类：订单业务类
class OrderService {
+ calculateTotal(order: Order): double
}
' 被依赖类：订单数据类
class Order {
+ price: double
+ quantity: int
}
' 虚线箭头指向Order
OrderService ..> Order : 依赖（计算总价）
@enduml
|
1
2
3
4
5
6
7
8
9
10
11
12
13
| classDiagram
%% 依赖类：订单业务类
class OrderService {
+ calculateTotal(order: Order): double
}
%% 被依赖类：订单数据类
class Order {
+ price: double
+ quantity: int
}
%% 虚线箭头指向Order
OrderService ..> Order : 依赖（计算总价）
|
表示类之间的普通联系，例如用户有订单，老师教学生。
1
2
3
4
5
6
7
8
9
10
| @startuml 双向关联
class Teacher {
+ name: String
}
class Student {
+ name: String
}
' 双向关联：老师和学生互相关联
Teacher "1"--"1..n" Student
@enduml
|
1
2
3
4
5
6
7
8
9
| classDiagram
class Teacher {
+ name: String
}
class Student {
+ name: String
}
%% 双向关联：老师和学生互相关联
Teacher "1"--"1..n" Student
|
组件图#
组件图是一种结构图，用来展示系统中组件之间的组织结构、依赖关系和交互方式。
组件是系统中可替换的单元，具有明确的接口，能够独立完成特定的功能。
- 封装性：内部实现细节对外部隐藏，仅通过接口交互。
- 可替换性：符合相同接口的组件可以相互替换。
作用：
- 展示系统物理结构：将系统分解为可管理的组件，清晰呈现模块划分。
- 描述组件依赖：显示哪些组件依赖其他组件。
- 指导部署：为后续的部署图提供基础，明确组件如何部署到硬件。
- 提供接口（Provided Interface）：其符号末端带有完整圆形，代表组件对外提供的接口。这种 “棒棒糖”（lollipop）符号是接口分类器实现关系（realization relationship）的简化表示。
- 需求接口（Required Interface）：其符号末端仅有半个圆形（又称 “插座”，socket），代表组件所需的接口。
（两种情况下，接口名称均需标注在接口符号附近。）
1
2
3
4
5
6
7
| component CreateOrder
component OrderSystem
() "order" as ord
ord - OrderSystem
CreateOrder ..( ord
|
1
2
3
4
5
6
7
8
9
10
11
| @startuml
component CreateOrder
component OrderSystem
() "order" as ord
ord - OrderSystem
CreateOrder ..> ord
@enduml
|
组件嵌套#
1
2
3
4
5
6
7
8
9
10
11
12
13
| @startuml
component buy <<system>> {
component CreateOrder <<service>>
component OrderSystem <<service>>
() "order" as ord
ord - OrderSystem
CreateOrder ..( ord
}
@enduml
|
序列图#
1
2
3
4
5
6
7
8
9
10
| sequenceDiagram
Alice->>Bob: Hello Bob, how are you?
alt is sick
Bob->>Alice: Not so good :(
else is well
Bob->>Alice: Feeling fresh like a daisy
end
opt Extra response
Bob->>Alice: Thanks for asking
end
|
1
2
3
4
5
6
7
8
9
10
| sequenceDiagram
autonumber
Alice->>John: Hello John, how are you?
loop HealthCheck
John->>John: Fight against hypochondria
end
Note right of John: Rational thoughts!
John-->>Alice: Great!
John->>Bob: How about you?
Bob-->>John: Jolly good!
|
1
2
3
4
5
6
7
8
9
| sequenceDiagram
actor Alice
rect rgb(191, 223, 255)
critical important
Alice->>+Bob: Hi Bob
Bob->>-Alice: Hi Alice
end
end
Note right of Bob: Text in note
|
ER 图#
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| erDiagram
CAR ||--o{ NAMED-DRIVER : allows
CAR {
string registrationNumber PK
string make
string model
string[] parts
}
PERSON ||--o{ NAMED-DRIVER : is
PERSON {
string driversLicense PK "The license ##"
string(99) firstName "Only 99 characters are allowed"
string lastName
string phone UK
int age
}
NAMED-DRIVER {
string carRegistrationNumber PK, FK
string driverLicence PK, FK
}
MANUFACTURER only one to zero or more CAR : makes
|

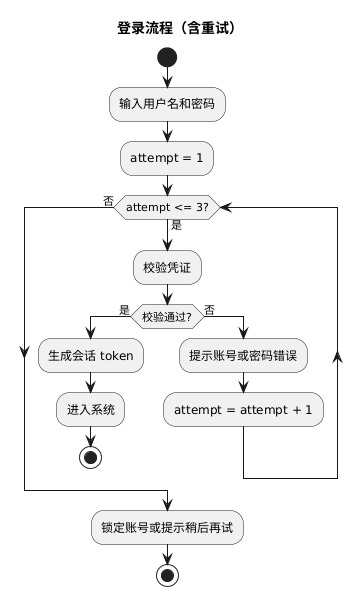

泳道流程图#
